Čo je to drážkovaný spoj a prečo je ideálny na požiarne rozvody?

Spájanie oceľových rúr pomocou drážkovacích spojok je alternatívnou metódou spájania rúr, ku prírubovým, zváraným alebo závitovým spojom. Drážkovanie je technológia formovania rúry sa za studena, čím vzniká na konci rúry drážka. Jednou z najdôležitejších výhod valcovania je jednoduchosť údržby systému a jeho rozšíriteľnosť, vďaka odnímateľným spojovacím prvkom na každom spoji.

Metóda je známa už niekoľko desaťročí a je stále populárnejšia pre jej efektívnu, rýchlu a spoľahlivú montáž v rôznych odvetviach potrubárčiny. U nás sa drážkované (alebo valcované) spoje využívajú hlavne na požiarne rozvody (Sprinkler systémy).

Ako vytvoríte drážkový spoj?

Konce oboch rúr sa najprv presne narežú (ideálne rezačka Exacttools), aby kolmý rez umožnil vytvorenie precíznej drážky v drážkovacom stroji. Rozmer vyvalcovaných obvodových drážok sa odmeria špeciálnym pásovým metrom, aby bola dodržaná príslušná norma zadaná výrobcom spojok. Následne sa nasadí tesnenie spojky do drážky na koncoch rúr a oceľové časti spojok sa nasadia na tesnenia. Na záver sa spoj utiahne skrutkami a maticami s uťahovákom. Na trhu je niekoľko výrobcov spojok (napríklad Victaulic).

Aké sú výhody drážkovaného spoja?

✓ Krátky čas montáže spoja, a teda aj realizácie stavby (napríklad oproti zváraniu, rezaniu závitov),
✓ Spoj je bezpečný a tesný, odolný voči pohybu aj tepelnej rozťažnosti,
✓ Jednoduchá montáž či oprava aj v stiesnených podmienkach. K tomu skvele slúži napríklad ručná drážkovačka,
✓ Možnosť dielenskej sériovej prípravy drážok na potrubí pri montáži nových rozvodov,
✓ Spoj dobre kompenzuje vibrácie a má dobré zvukové vlastnosti,
✓ Nižšie nároky na špecializovanú odbornú pracovnú silu (napríklad v porovnaní so zváračmi),
✓ Možnosť použitia tvaroviek opakovane, aj po rozobraní spoja,
✓ Okrem ocele je možné drážkovať aj meď, nerez či plast.

Aké sú nároky na drážkovacie stroje a čo je dôležité?

RIDGID je svetoznámym výrobcom ručných aj elektrických hydraulických drážkovačiek pre výrobu obvodových drážok na oceľových potrubiach. To, čo robí drážkovačky RIDGID extra triedou je robustnosť, presnosť a tvrdosť nástrojov. Obrovská sila, masívne telo a hydraulický mechanizmus umožňujú vysokú rýchlosť drážkovania a tým vysokú produktivitu práce.

Nezáleží na tom, s akou aplikáciou valcového závitovania sa stretávate. Na všetko existuje stroj RIDGID pripravený na úspešné dokončenie práce. Ponúkame široký výber valcovacích zariadení, ktoré sú mechanicky aj hydraulicky poháňané, pre aplikácie až do veľkosti 24“.

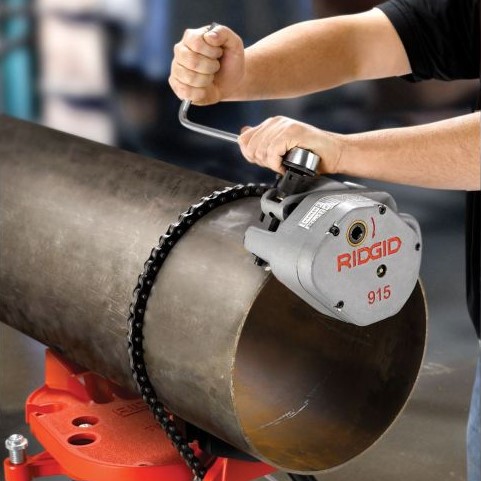

Medzi najžiadanejšie modely patria ručné drážkovačky, ktorých hlavnou výhodou je ich jednoduché použitie v teréne pri montáži alebo oprave poškodeného potrubia. Drážkovačka RIDGID model 915 je najkompaktnejší model, ktorý potrebuje iba 9 cm voľného miesta okolo rúry. S hmotnosťou 10kg a kompaktným telom je teda vhodná na používanie pri valcovaní vo výškových pozíciách a pri dodatočnej montáži odbočiek a prípojok.

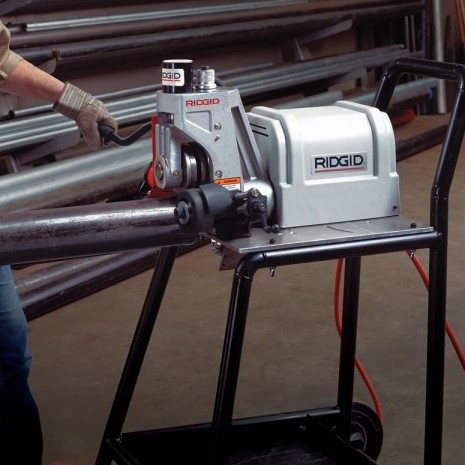

Výkonnú hydraulickú drážkovačku RIDGID model 918 môže poháňať buď stacionárny závitorez alebo jej vlastný pohon.

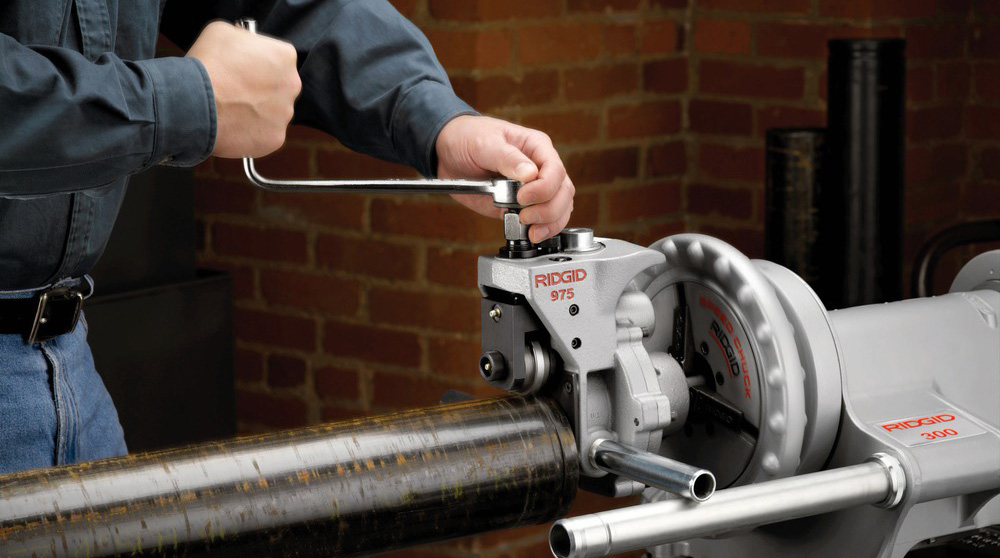

Veľmi obľúbená je drážkovačka RIDGID model 975, ktorá sa dá jednoducho použiť ako príslušenstvo k stacionárnemu závitorezu ale aj pre ručné použitie. Získate tak obojživelníka do terénu aj dielne.

Neoddeliteľné príslušenstvo, ktoré vám uľahčí montáž drážkových spojov

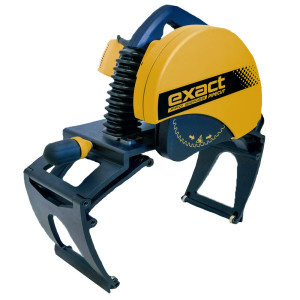

Už roky zákazníkom odporúčame rezať rúry pomocou presných a bezpečných píl EXACT. Tieto píly delia rýchlo, rovno a bezpečne.

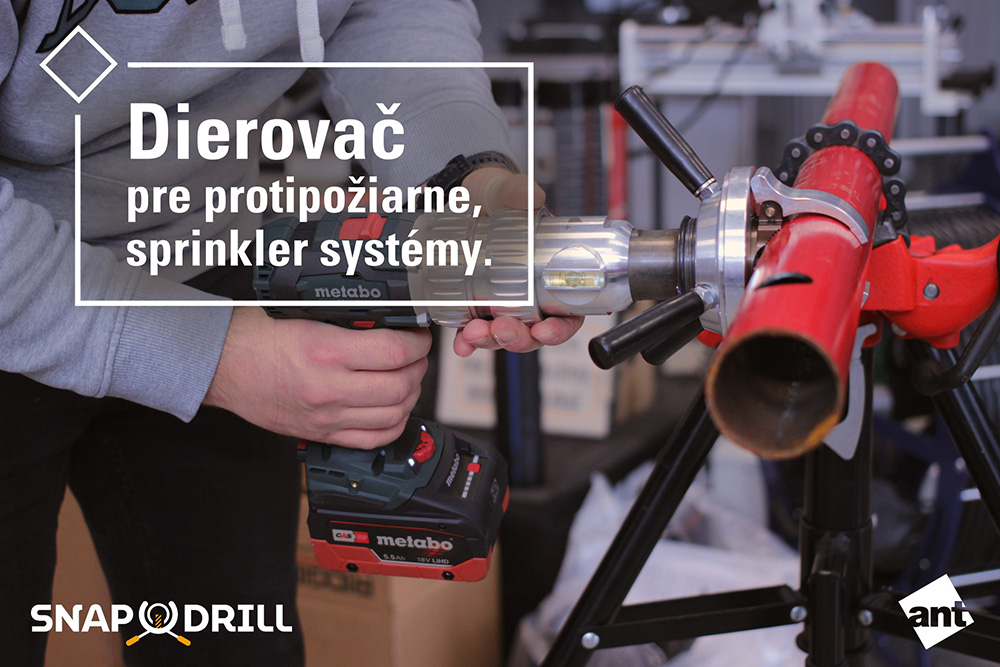

Adaptéry Snapdrill, sú skvelým nástrojom pri tvorbe odbočiek. Vďaka pevnému úchopu a plynulému pohybu korunky, vytvoríte presnú odbočku. Výhodou je hlavne presnosť a dlhá životnosť koruniek, ktoré pri správnom použití viete využiť pri viac ako 300 rezoch. Ušetríte tak čas pri rezaní a financie na spotrebný materiál.

Legendárne drážkovačky používané po celom svete

Všetky valcovacie stroje RIDGID sú rýchle, čisté, bezpečné a veľmi spoľahlivé. Môžu sa používať v náročných aplikáciách ako Hooverova priehrada (USA), Grand Arche de la Defense (Francúzsko), Alexandrijská knižnica (Egypt), Burj Khalifa (SAE) alebo Taipei Financial Center (Taiwan).

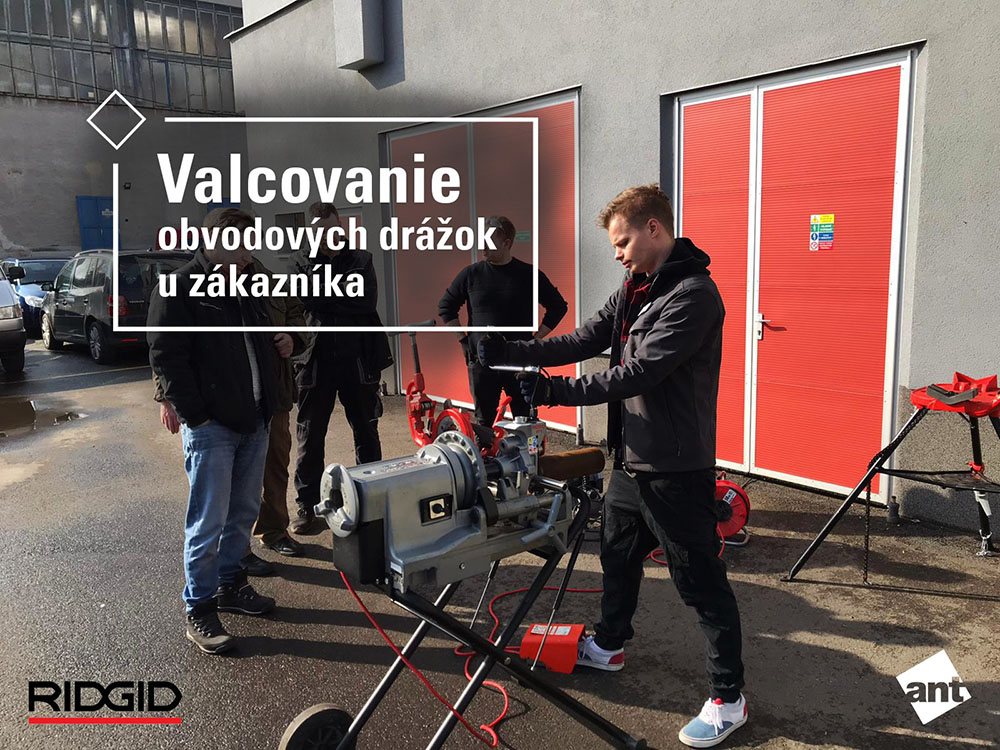

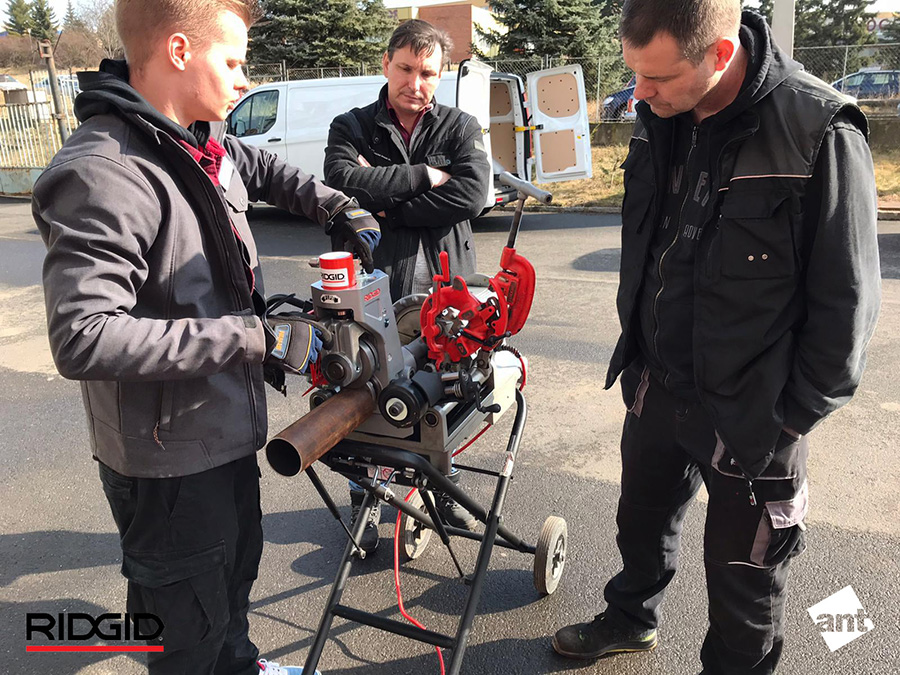

Predvedenie aj zapožičanie drážkovačiek pre vaše projekty

Máte pred sebou zákazku a neviete presne ako na to? Chýba Vám stroj alebo príslušenstvo?Naši technici vám radi poradia a stroje predvedú. Pomôžu navrhnúť správne technické riešenie. Je možné aj zapožičať stroje za výhodných podmienok. Kontaktujte nás na 02/60 10 37 21 alebo na ant@ant.sk
